BIM modelovanie statiky a výkresy tvaru

Pripravím kompletný 3D model konštrukcie v Revite a z neho presné výkresy tvaru pre investorov, developerov, zhotoviteľov aj projektantov v Bratislave a na celom Slovensku. Model väčšinou spĺňa aj konkrétne BIM požiadavky, ktoré na projekt sú zadané v rámci EIR alebo BEP dokumentu.

Konzultácia zdarma

Krok 1

Zadanie a analýza projektu

Na začiatku si spolu prejdeme rozsah projektu a konkrétne BIM požiadavky, ktoré na model zadáva investor, zhotoviteľ alebo projektant. Viem pracovať podľa vášho BEP alebo EIR dokumentu, alebo pripravím vlastný BEP na mieru.

Na začiatku si ujasníme:

  • Rozsah a fázy projektu
  • BIM požiadavky a potrebné výstupy
  • Prácu podľa vášho BEP alebo EIR, alebo vlastný BEP na mieru
  • Cloudové rozhranie – Dalux, Trimble Connect, BIM Collaborate Pro a ďalšie

Krok 2

3D model v Revite

Modelujem v Revite s využitím vlastných parametrických Revit rodín, Dynamo skriptov a pluginov, ktoré som si na mieru vytvoril. Vďaka tomu viem zrýchliť modelovanie aj revízie tvarov bez straty presnosti.

Príklady

20-50%Skráteného času pri použití Dynamo automatizácií
až 90%Úspory času pri opakujúcich úlohách a revíziach v Revite (číslovanie, revízie, výkazy)
až 50%Úspory času pri modelovaní a výrobe výkresov za použitia ľahkých parametrických rodín

Krok 3

Výkresy tvaru a výkazy

Pokrývam všetky fázy, v ktorých sa vyžadujú výkresy tvaru – od stavebného zámeru (predtým dokumentácia pre stavebné povolenie) až po vykonávací projekt (predtým dokumentácia realizácie stavby). Výstupom je vždy výkres tvaru spolu s príslušnými výkazmi zabudovaných prvkov do debnenia.

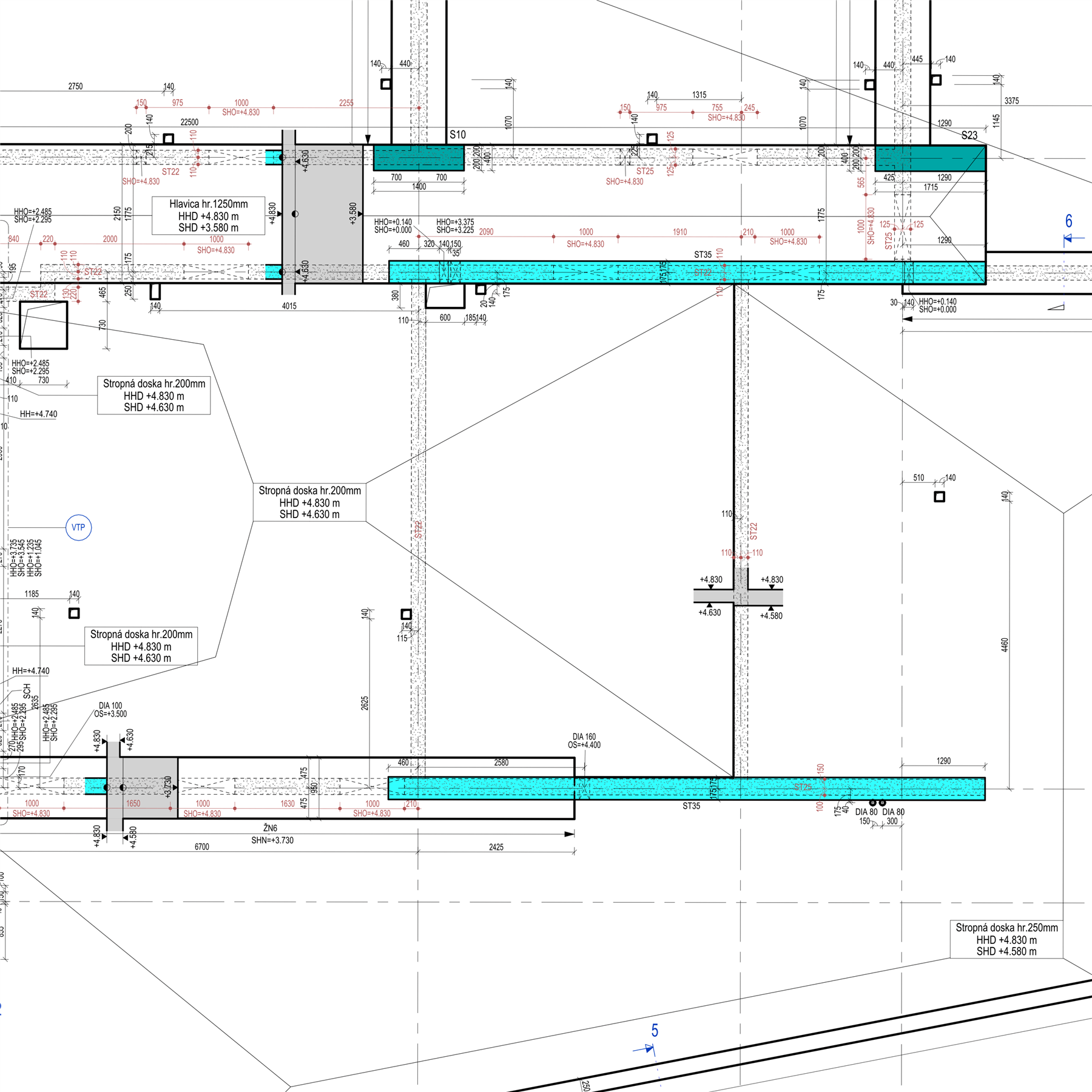

Ukážka realizačného výkresu tvaru zo statiky, spracovaného z BIM modelu v Revite

Výstupné formáty:

  • Výkresy tvaru – PDF a DWG
  • BIM model – IFC s požadovanými parametrami
  • Na želanie aj natívny Revit (.rvt) alebo 3D (.dwg)

Krok 4

Kompletná statika na želanie

Okrem výkresov tvaru viem pre projekt zastrešiť aj kompletný balík statiky – vrátane statického posudku a výkresov výstuže. Tieto časti zabezpečujem v spolupráci s externými autorizovanými statikmi, takže máte celú agendu statiky pod jednou strechou.

V spolupráci s partnerom zabezpečím:

  • Statický posudok konštrukcie
  • Výkresy výstuže a debnenia
  • Koordináciu s autorizovaným statikom

Od nemocníc po rezidenčné projekty

Výkresy tvaru som pripravoval pre projekty naprieč typológiami – od Fakultnej nemocnice F. D. Roosevelta v Banskej Bystrici a Nemocnice Bory v Bratislave, až po rezidenčné projekty ako Strabag veža alebo Business Center Bajkal 2. Pri prefa halách zase veľmi často pripravujem aj detailné výkazy výmer pre všetky prefa prvky (základové nosníky, steny, stĺpy, väzníky, väznice...), najčastejšie ako podklad pre tendre. Konkrétne čísla a rozsah nájdete pri jednotlivých referenciách.

Pozrieť celé portfólio →

Časté otázky

Otázky okolo BIM modelovania statiky

Ako dlho trvá spracovanie bežného projektu?

Vždy to závisí od zložitosti – čas sa určuje podľa komplexnosti a veľkosti jednotlivých podlaží.

Aké vstupné podklady od vás potrebujem na začiatok?

Čím viac dostupných a reálne poslateľných podkladov mi pošlete, tým presnejšie viem projekt naceniť a naplánovať.

Robíte to len pre nové projekty, alebo aj pre jestvujúce budovy?

Pracujem aj s jestvujúcimi konštrukciami, napríklad ako podklad pre rekonštrukciu alebo prístavbu. Viem pripraviť aj as-built model – v spolupráci so Scan to BIM službou, ak je potrebné presné zameranie skutočného stavu.

Čo je as-built model a na čo sa využíva?

Revit model jestvujúceho stavu je v podstate as-built model (as-built dokumentácia) – presný digitálny záznam toho, ako budova skutočne vyzerá, nie ako bola pôvodne navrhnutá. Okrem podkladu pre rekonštrukciu alebo nový projekt sa hodí aj pri facility managemente (evidencia priestorov a zariadení, prepojenie na systémy správy budov ako CAFM či CMMS), prípadne pri poistných či právnych záležitostiach, kde treba preukázať presný stav budovy.

Pracujete priamo pre investorov, alebo len cez generálneho projektanta?

Spolupracujem so všetkými, ktorí si vyžiadajú spoluprácu na projekte – investormi, developermi, zhotoviteľmi aj generálnymi projektantmi.

Je rozdiel medzi touto službou a BIM koordináciou?

Tieto služby viem skĺbiť aj do jedného balíka – závisí to od konkrétnych požiadaviek projektu a vzájomnej dohody.

Máte skúsenosti len s určitým typom projektov?

Je to univerzálne – robil som dokumentáciu pre stavebný zámer aj vykonávací projekt pre rodinné domy, rezidencie, výškové budovy, nemocnice, haly aj obchodné domy.

Dá sa objednať len časť služby, napríklad len výkresy tvaru bez BIM modelu?

Samozrejme, dá sa objednať aj len časť služby podľa toho, čo presne potrebujete.

Viete pripraviť aj výkaz výmer pre prefa prvky, napríklad pre tender?

Áno, pri prefa halách veľmi často pripravujem aj detailné výkazy výmer pre všetky prefa prvky (základové nosníky, steny, stĺpy, väzníky, väznice...), najčastejšie ako podklad pre tendre.
