Scan to BIM – digitalizácia stavieb
Nahrádzam nepresné ručné zameriavanie, laserovým skenovaním, kde z mračna bodov spracujem presný Revit model jestvujúceho stavu, po ktorom pokračujú ďalšie fázy projekcie.
Konzultácia zdarmaKrok 1
Skenovanie budovy laserom

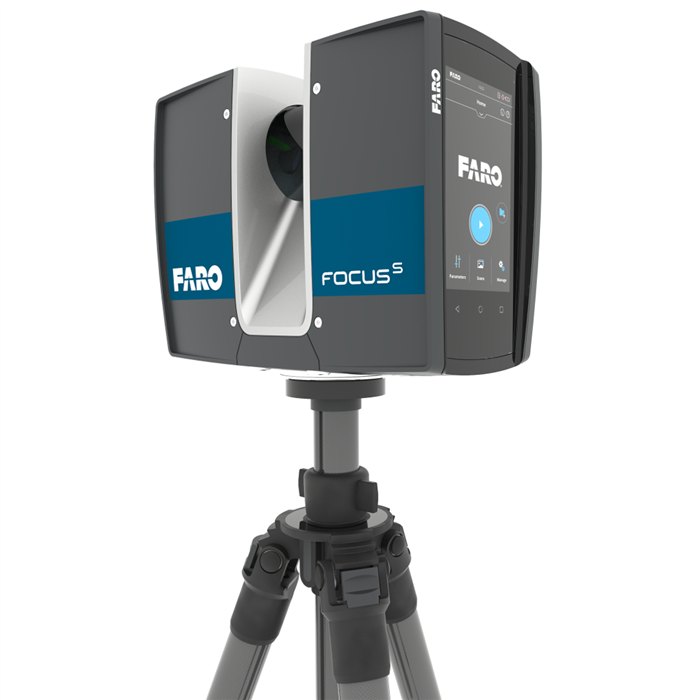

Samotné skenovanie zabezpečujem v spolupráci s externou partnerskou firmou pomocou profesionálnych laserových skenerov (napr. Faro Focus S70 s presnosťou ±1mm do 70m). Sken sa robí postupne, miestnosť po miestnosti, kým nie je zachytená celá budova.
Príklad presnosti skenera (Faro Focus S70):
- Presnosť ±1mm
- Dosah 0,6 – 70m
- Rýchlosť až 976 000 bodov/sekundu
Krok 2
Spracovanie mračna bodov
Jednotlivé sférické panoramatické fotografie spojím do jedného mračna bodov (napr. v Autodesk ReCap Pro) a vyčistím ho. Pri vyšších 10-kách pozíciách skenovania na jedno podlažie sa drobné odchýlky ±1mm pri spájaní skenov môžu postupne sčítať, takže medzi najvzdialenejšími bodmi budovy môže byť výsledná odchýlka okolo ±1cm – aj s týmto pri spracovaní počítam.
Krok 3
Modelovanie jestvujúceho stavu

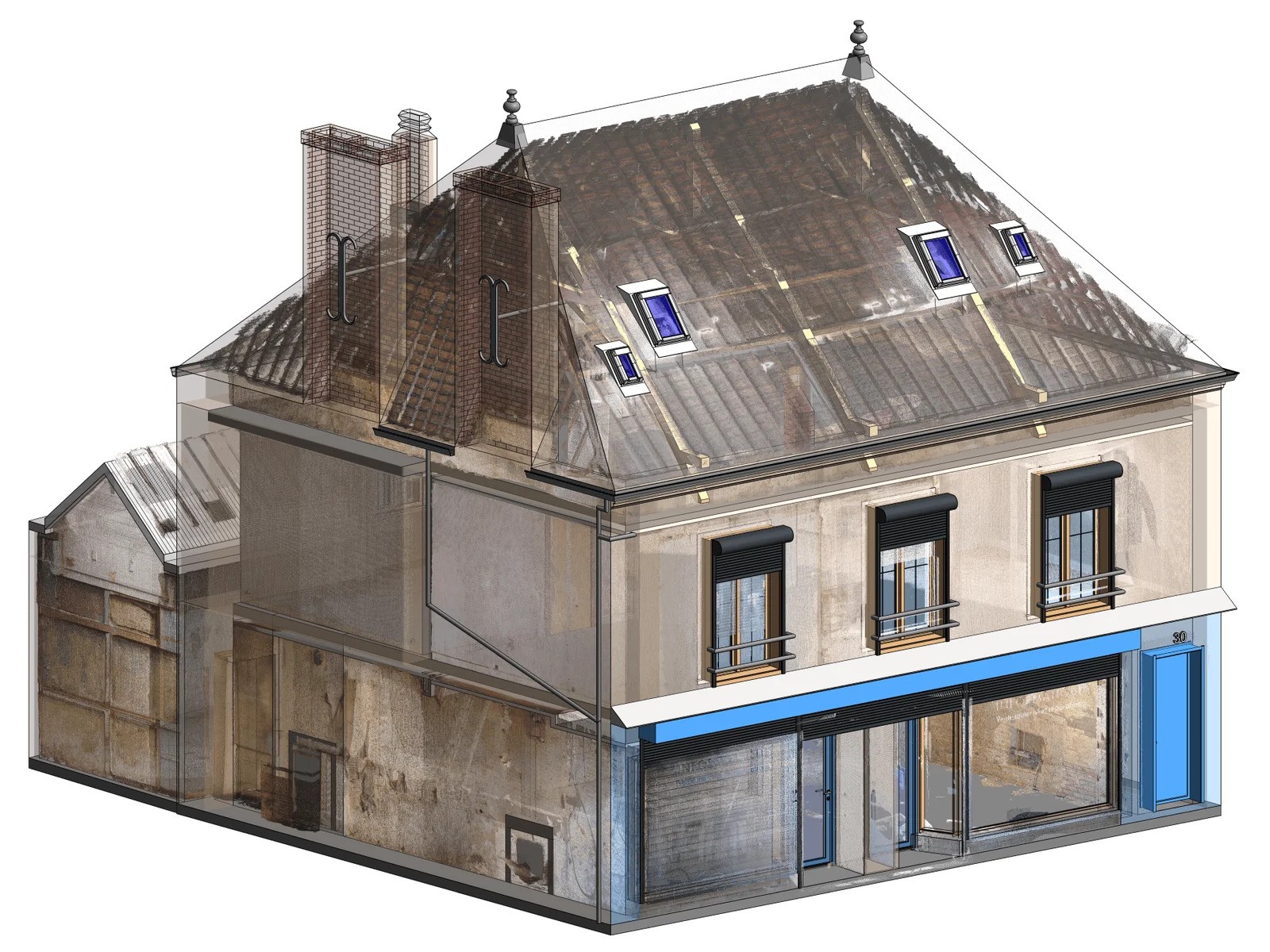

Podľa správne zvoleného mračna bodov namodelujem jestvujúci stav budovy v Revite. Jestvujúce steny, respektíve konštrukcie, bývajú často v reále mierne šikmé alebo nekolmé – v Revite je praktickejšie modelovať čisto kolmo, takže aj tu počítam s miernou zámernou odchýlkou pri zarovnaní geometrie.
Výstup, ktorý dostanete:
- Revit model (.rvt) jestvujúceho stavu
- Mračno bodov (.e57 alebo .rcp)
Krok 4
Ďalšie fázy projektu

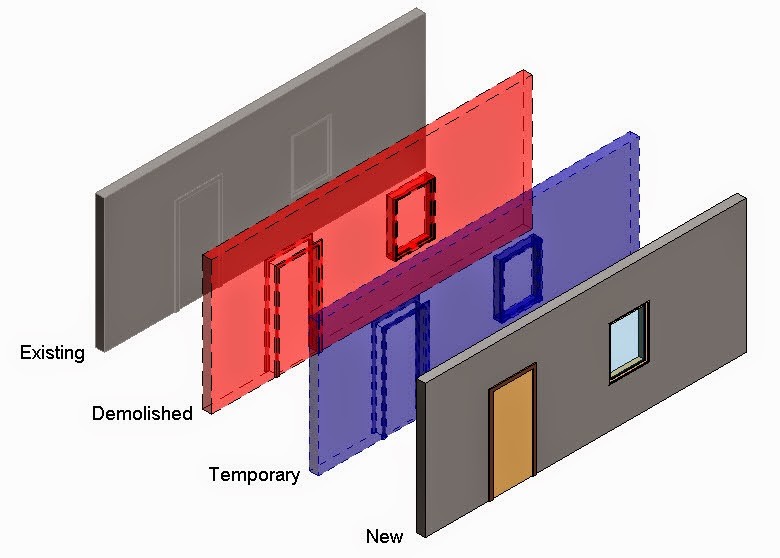

Hotový model jestvujúceho stavu slúži ako podklad pre ďalšie fázy projektu – búracie práce aj návrh nového stavu. Projekčný tím tak od začiatku pracuje s presnými a aktuálnymi podkladmi namiesto papierového alebo ručného zamerania, ktoré vo výsledku býva aj nákladnejšie a hlavne časovo veľmi neefektívne.
Porovnanie
Manuálne meranie vs. 3D sken
Využitie
Kde sa 3D skenovanie využíva
Rodinné domy
Interiéry
Rekonštrukcie a prestavby
Kontrola priebehu výstavby
Priemyselné haly a technológie
Historické a pamiatkové budovy
Dopravné nehody a poistné udalosti
Podklad pre ostatné služby
Model jestvujúceho stavu zo Scan to BIM je často prvý krok pred BIM modelovaním statiky alebo BIM koordináciou – celý projekt tak stavia na presných a aktuálnych podkladoch od začiatku.
Časté otázky
Otázky okolo Scan to BIM
Čo je mračno bodov?

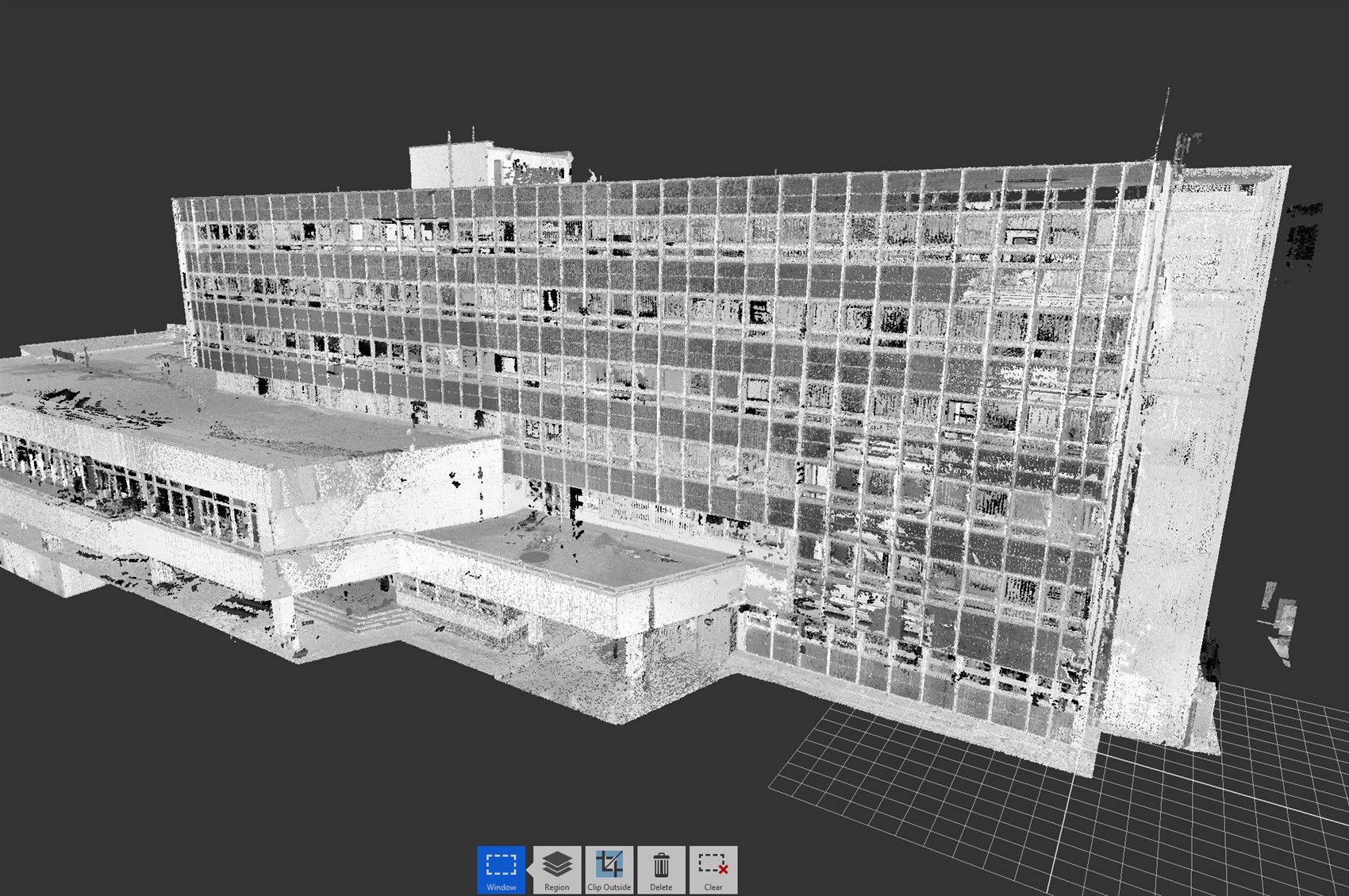

Mračno bodov (point cloud) je súbor miliónov bodov v priestore, ktoré laserový skener zachytí pri skenovaní budovy. Každý bod má presnú súradnicu, takže spolu vytvárajú digitálnu kópiu skutočného stavu, z ktorej sa dá modelovať v Revite.
Ako dlho trvá skenovanie bežnej budovy?
Závisí to od veľkosti a členitosti budovy – čas skenovania na mieste zabezpečuje partnerská firma podľa počtu miestností a podlaží. Spracovanie mračna bodov a modelovanie v Revite si vieme vopred naplánovať podľa termínu projektu. Väčšinou to je ale v jednotkách dní.
Viete spracovať aj skeny od inej firmy?
Áno, ak už máte hotové mračno bodov od inej firmy (napr. vo formáte .e57 alebo .rcp), viem ho spracovať a namodelovať z neho jestvujúci stav v Revite bez potreby nového skenovania.
Musí byť priestor pred skenovaním vyprataný alebo pripravený?
Nemusí. Skenovanie viem urobiť aj v bežne zariadenom priestore, nábytok ani vybavenie nie je potrebné vypratávať.
Čo ak niektorá časť budovy nie je pri skenovaní viditeľná (napr. zakrytá nábytkom)?
Pokiaľ sú dostatočne viditeľné okolité hlavné stavebné časti – steny, stropy a podlahy – ich vzájomná nadväznosť v 3D modeli napovie, aké hrubé sú aj tie časti, ktoré nie sú priamo skenerom vidieť.
Dá sa to použiť aj pri veľkých alebo viacpodlažných budovách?
Samozrejme, áno. Stačí len správne prepojiť jednotlivé podlažia medzi sebou pri skenovaní.
Ako zaručíte, že model presne zodpovedá realite?
Presnosť ručí samotný skener, ktorý má extrémne malú odchýlku – aj pri stovkách skenovacích bodov na projekte je tak celková odchýlka zanedbateľná.
Potrebujete presný podklad jestvujúceho stavu?
Pošlite mi info o projekte a ozvem sa vám s návrhom, ako Scan to BIM zapracovať do vášho procesu.
